金型のベント調整、メンテ削減に

エアトース

エアトースについてのよくある質問はコチラ

こんなお悩み・課題はありませんか?

  • 製品不良を抑えたい
  • 金型メンテの回数を減らしたい
  • チョコ停を改善したい
  • ショートショットで不良を防ぎたい
従来の解決策だけでは
うまく解消できないケースが多い。

エアトースによる課題解決事例

課題:ショート対策

樹脂:PBT

ベント深さ:
0mm
充填圧:
130MPa
保圧:
15MPa
ベント深さ:
0.1mm
充填圧:
130MPa
保圧:
15MPa

実際に使っている現場スタッフの方の感想

エアトース 金型を下ろさずベントの調整が出来るため、便利な商品だと思う。試作時は重宝されるのではないか。

なぜ、エアトースを採用することにより
様々な課題が解決できるようになるのか?

理由
1

金型に組み込んでエアベントとして使用します。

六角レンチでベント深さ調節ダイヤルを回すとベント部が昇降します。

調節ダイヤルには5ミクロン刻みの目盛りが刻まれているので、深さ調節が容易です。

理由
2

成形機に金型を載せたまま、
ベント深さを変更することができます。

エアトースの導入メリット

生産性大幅UP

成形機から金型を下ろさずにベント深さ調整が可能になるので、最適なベント深さを見つけることができ、金型修正時間を大幅削減。

品質安定

製品部の最終充填箇所に設置することで、金型の内の空気がスムーズに抜け、”ショートショット”や”ガス焼け”などの発生を防止します。

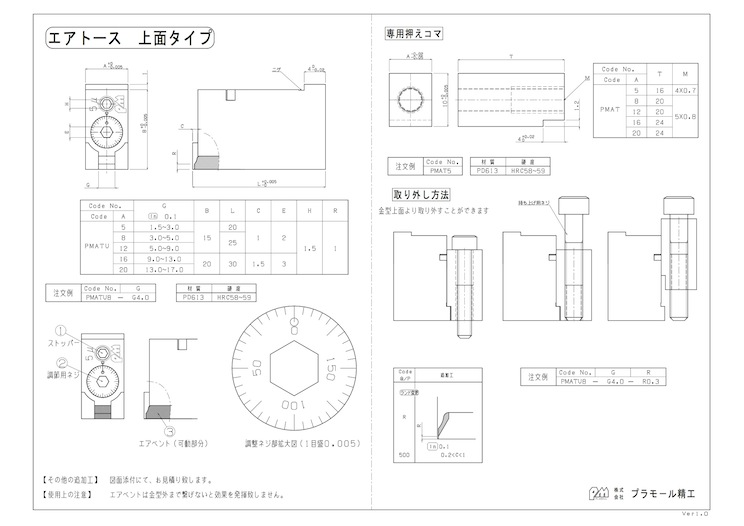

エアトースの構造

(A) 金型に組み込んでエアベントとして使用します。
(B) ベント深さ調節ダイヤルがあり、六角レンチで回すとベント部が昇降します。
(C) 調節ダイヤルには5ミクロン刻みの目盛りが刻まれているので、深さ調節が容易です。
(D) 調節ダイヤル部は安心のロック機能付きです。

エアトースの使用イメージ

六角レンチで調整ダイヤルを回転させ、ベント部を昇降させます。(最大150μm)

製品仕様・技術資料

エアトース

※画像クリックで詳細確認
エアトース_リーフレット
みやぎ優れMONO
お客様の声
ショート改善事例
エアトースの技術資料

エアトースの効果的な使用方法・使い方

エアトース使用に関して

エアトースについてのよくある質問

ネジの調整は必要なんですか?
0点調整は既にしております。 長く使用してネジが摩耗した場合は0点調整は困難になりますが、目盛の位置を基準として上げ下げすれば使用上は問題ありません。
ネジの目盛はどこまで有効ですか?
150ミクロンの位置まで有効です。
ストッパーはどこまで回せばいいですか?
ストッパーは生産中にネジが緩まない程度の締め付けをしてください。六角レンチ穴がつぶれない様に注意して締め付けてください。
生産中にベントの深さは動きませんか?
ストッパーで動きを抑えれば動きません。
サイズは最小/最大は?
特注であれば最小幅3mmから100mm幅でも出来ます。
耐久性はどのくらいですか?
内蔵されたスプリングの交換で金型の寿命まで使用できます。
設置方法は?
製品部のエンド部分に取り付けます。(製品部の外側)
固定方法は?
ツバ止めやネジ止め等固定方法はホームページのエアトースの項目に載っています。AT_エアトース_ver1_00.pdf
形状の違ったものは出来ませんか?
図面を頂ければ製作します。

その他のよくある質問

商品の価格はどうやって調べればいいですか?
ホームページ上の各商品名をクリックすると、各タイプごとに価格表が明示されています。
どこで購入購入できますか?
直販を行っています。正式な代理店制度は行っておりません。 取引口座が無いと発注出来ない場合は、現在お取引頂いている業者経由でも受注致します。
代金の支払方法はどうなりますか?
社内規定が有りますのでご連絡願います。
価格は安くなりませんか?
本数に応じた割引率を明示してあります。どちらのお客様にも値引きをせず納入しています。
全く効果が無かった場合は、返金可能ですか?
ラジエタースプルー以外は当社商品に明らかな瑕疵があった場合のみ返金対象となります。
規定された精度が満足されていない場合は返品可能ですか?
規定外の精度であれば、早急に製作し再納入いたします。
注文後のキャンセルはできますか?
注文当日のキャンセルは出来ます。翌日以降は(50%~)有償になります。 製作途中の商品は発送出来ません。全て完成品でお届けします。キャンセル規定.pdf
海外取引は可能ですか?
海外取引は可能です。税金の問題など色々と手続きが必要なのでお気軽にご相談ください。
海外に直送できますか?
現在も直送は行っております。相手国によっては輸出が困難な場合があるので調査が必要です。 ご連絡頂ければ対応いたします。
