射出成形のショート、バリ、ガス焼け対策に

ガストース

ガストースについてのよくある質問はコチラ

こんなお悩み・課題はありませんか?

  • 製品不良を抑えたい
  • 金型メンテの回数を減らしたい
  • チョコ停を改善したい
  • ガス焼けをどうにかしたい
  • ショートショットで不良を防ぎたい
  • バリを最小限に抑えたい
従来の解決策だけでは
うまく解消できないケースが多い。

ガストースによる課題解決事例

課題:ガス焼け対策

樹脂:46ナイロン

型締圧:
50t
型締圧:
150MPa
型締圧:
10t
充填圧:
100MPa

課題:ヒケ、ウエルド対策

樹脂:PC+PET

保圧力:
113.4MPa
サイクル:
63.13sec
保圧力:
100.8MPa
サイクル:
42.46sec

実際に使っている現場スタッフの方の感想

ガストース
  • 成形条件の固定化ができる
  • メンテナンス間隔が延びた
  • チョコ停がなくなったので、生産日程を調整することがなくなった

なぜ、ガストースを採用することにより
様々な課題が解決できるようになるのか?

理由
1

ガストースとは・・・
エジェクタピンやコアピン等のガスベント(エアーベント)機能がついたものです。
金型内に発生するガスを効率よく排出する勾配加工を施しています。

樹脂の流動性に応じて0.005~0.05mm幅のガスベントを入れることが出来るので、どのような樹脂にも対応可能となっております。

理由
2

ピン側面に横穴加工が施されているため、簡単に入れ替えができる。

ガストースを使用することで低圧低型締成形が可能になり、無停止成形が実現できる。

理由
3

商品ラインナップが多いため、
どのような金型のガス抜き部品としても使用できる。

ガストースの導入メリット

品質向上(不良率低下による原価低減)

  • 低圧成形が可能となりバリが小さくなる。
  • キャビティ内のガスベント詰まりが少なくなりショートショットが防げる。
  • 製品のガス焼け防止になる。ヒケを少なくできる。

コスト削減

  • 不良率低下による検査工数が削減。(不良率低下による原価低減)
  • コアピンの破損が防げる。(メンテナンス工数削減)
  • パージや捨ショットが少なくできる。(材料費の節約)

生産性の向上

  • 不良率が改善され検査工数が削減できる。(生産性がアップ)
  • チョコ停(連続成形がストップする)の要因の除去。(生産性がアップ)
  • 金型が汚れずメンテナンスの回数が減る。(メンテナンス工数削減)
  • 条件幅が広がり歩留りがよくなる。(生産性がアップ)
  • 生産計画の変更が少なくなる。(納期が守れる)

ガストースの構造

ガストースとは、エジェクタピンやコアピン等のガスベント(エアーベント)機能がついたものです。

樹脂の流動性に応じて0.005~0.05mm幅のガスベントを入れることが出来るのでどのような樹脂にも対応可能となっております。

ガストースの形状事例

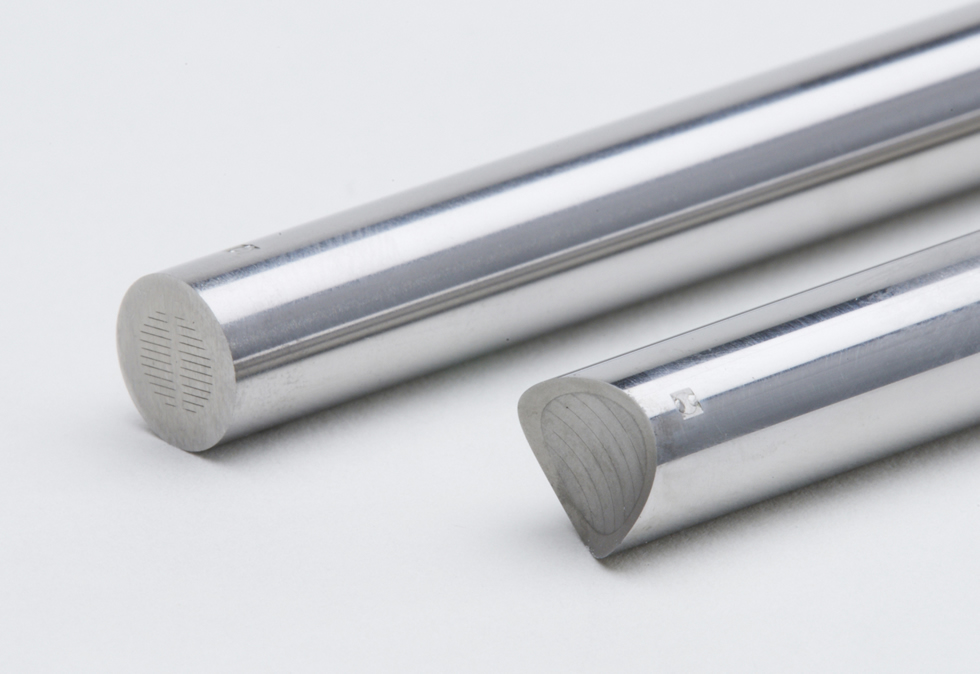

エジェクタピンタイプ
対象:Aタイプ、Cタイプ、LAタイプ、AS・CSタイプ

エジェクタピン(先端Z形状)タイプ
対象:Bタイプ

3プレート金型(スラグ部)用
対象:Dタイプ

製品部コアピンタイプ
対象:Eタイプ

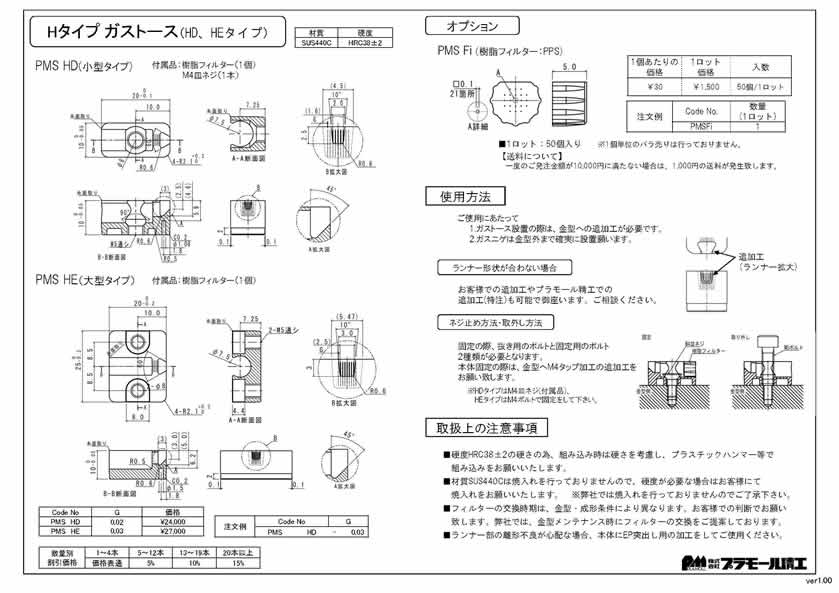

ランナーエンド部用
対象:HA・HB・HCタイプ

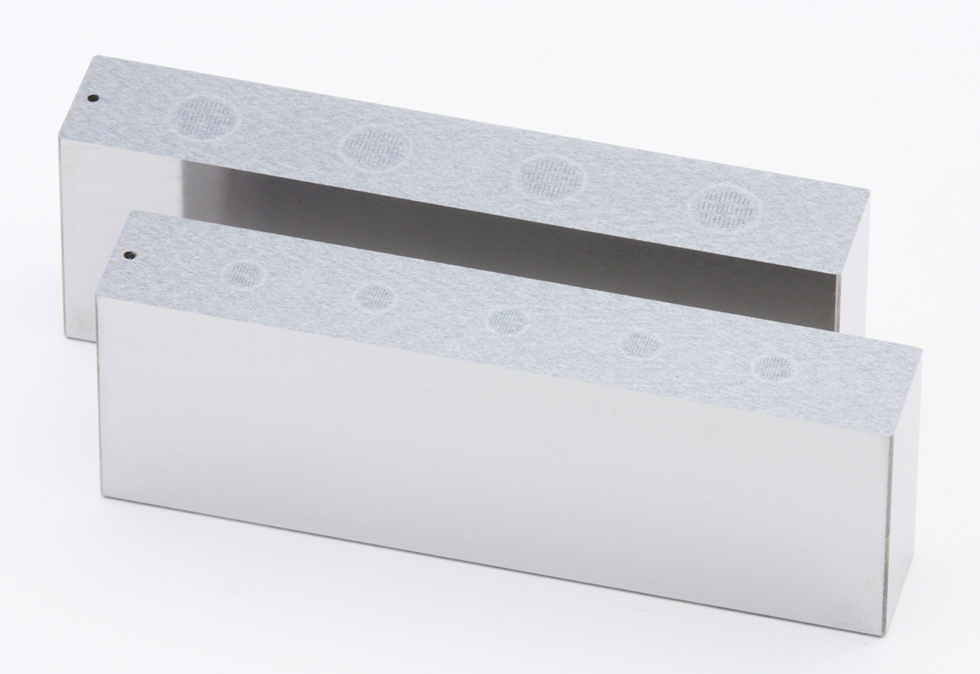

製品部底面タイプ
対象:I1・I2タイプ

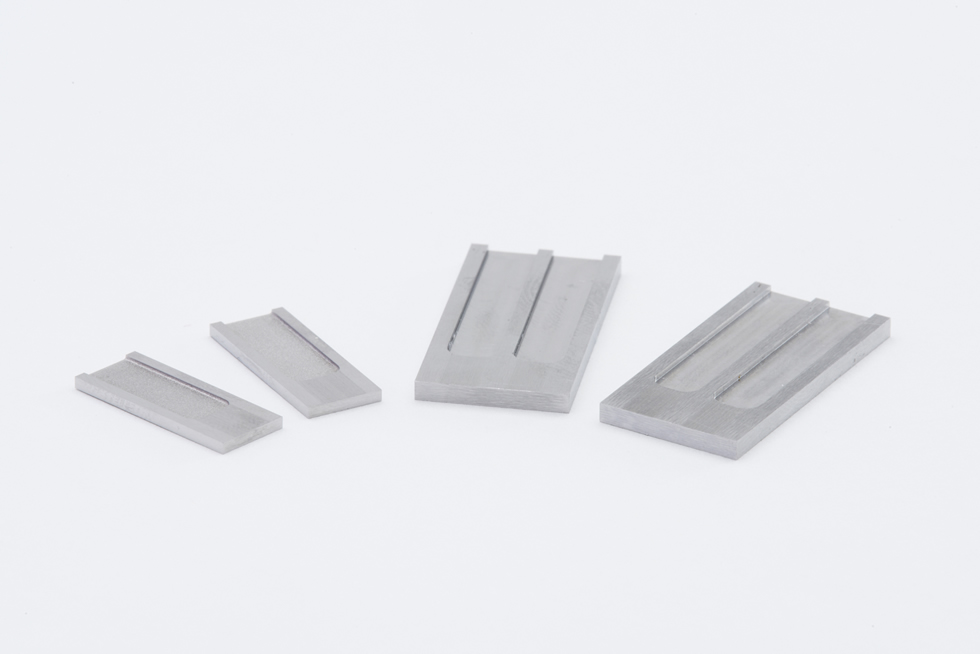

プレートタイプ(切り出して使用)
対象:GPタイプ

先端部追加工可能タイプ
対象:TAタイプ、TEタイプ 左:追加工前 右:追加工後

ハーモニカタイプ(複数枚重ねて使用)
対象:Jタイプ

丸形シンプルタイプ
対象:Kタイプ

製品仕様・技術資料

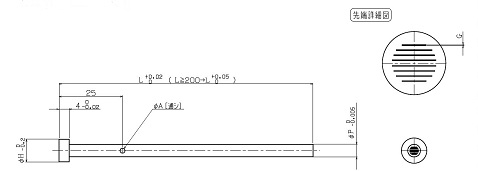

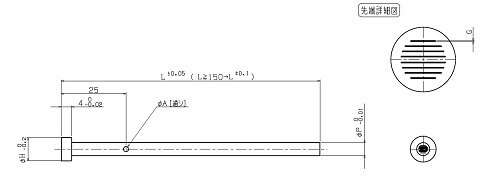

Aタイプガストース(スプルー・ランナー・Eピン用)スリット幅0.01~0.05mm

※画像クリックで詳細確認
※A~Eタイプ価格表はコチラ

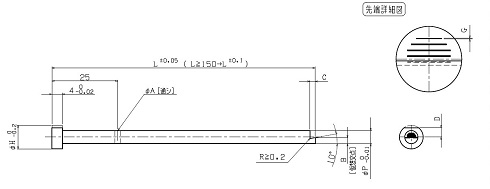

Bタイプガストース(スプルー・ランナー・Z型Eピン用)スリット幅0.01~0.05mm

※画像クリックで詳細確認
※A~Eタイプ価格表はコチラ

Cタイプガストース(製品部Eピン用)スリット幅0.005~0.02mm

※画像クリックで詳細確認
※A~Eタイプ価格表はコチラ

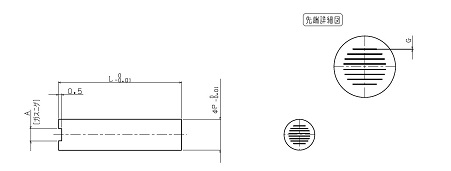

Dタイプガストース(3プレートピンゲート用)スリット幅0.01~0.05mm

※画像クリックで詳細確認
※A~Eタイプ価格表はコチラ

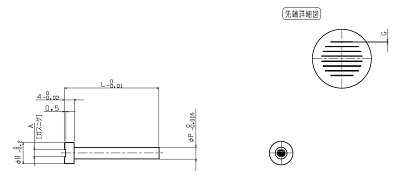

Eタイプガストース(製品部コアピン用)スリット幅0.005~0.02mm

※画像クリックで詳細確認
※A~Eタイプ価格表はコチラ

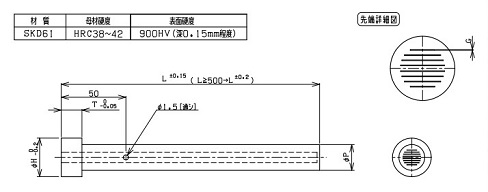

LAタイプガストース(大型成形機用)スリット幅0.02~0.03mm

※画像クリックで詳細確認
※画像クリックで詳細確認
※画像クリックで詳細確認

GPタイプガストース(プレートタイプ)スリット幅0.02~0.03mm

※画像クリックで詳細確認
※画像クリックで詳細確認
※画像クリックで詳細確認

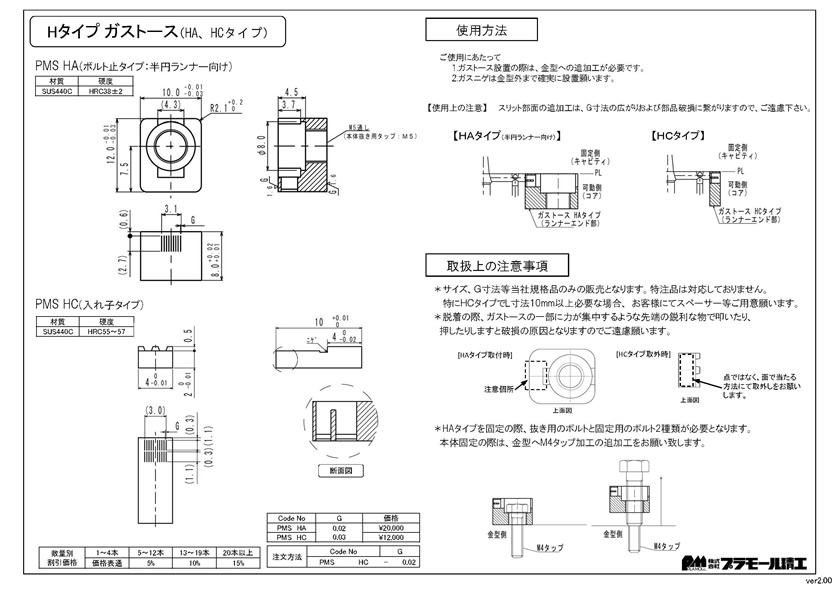

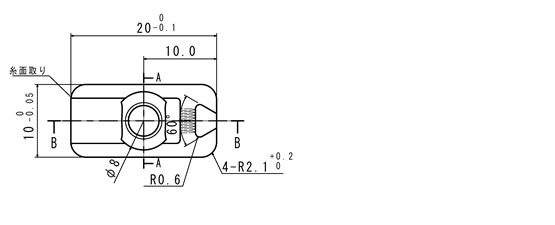

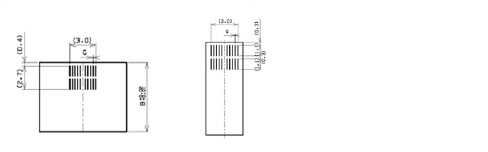

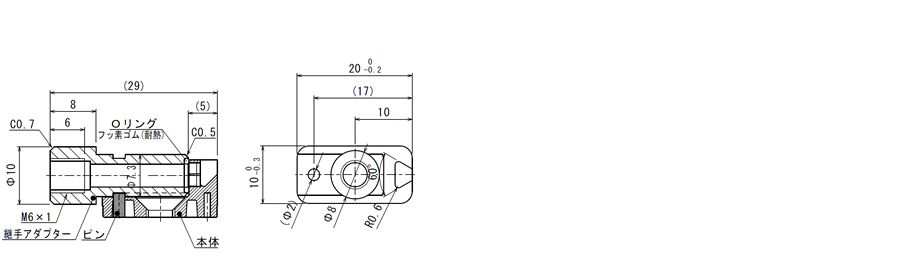

HA、HB、HCタイプガストース(ランナーエンドタイプ)スリット幅0.02~0.03mm

※画像クリックで詳細確認
※画像クリックで詳細確認
※画像クリックで詳細確認

Iタイプガストース(底面タイプ)スリット幅0.02~0.03mm

※画像クリックで詳細確認
※画像クリックで詳細確認
※画像クリックで詳細確認

TAタイプガストース(追加工可能タイプ・Eピン用)スリット幅0.02~0.03mm

※画像クリックで詳細確認
※画像クリックで詳細確認
※画像クリックで詳細確認

TEタイプガストース(追加工可能タイプ・コアピン用)スリット幅0.02~0.03mm

※画像クリックで詳細確認
※画像クリックで詳細確認
※画像クリックで詳細確認

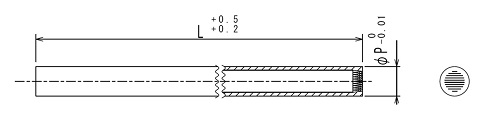

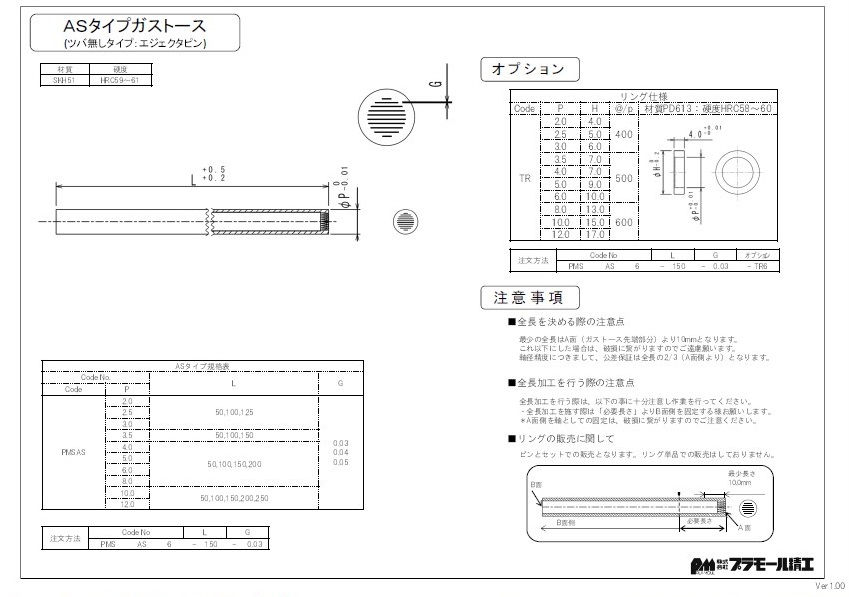

ASタイプガストース(ツバ無しタイプ)スリット幅0.03~0.05mm

※画像クリックで詳細確認
※画像クリックで詳細確認

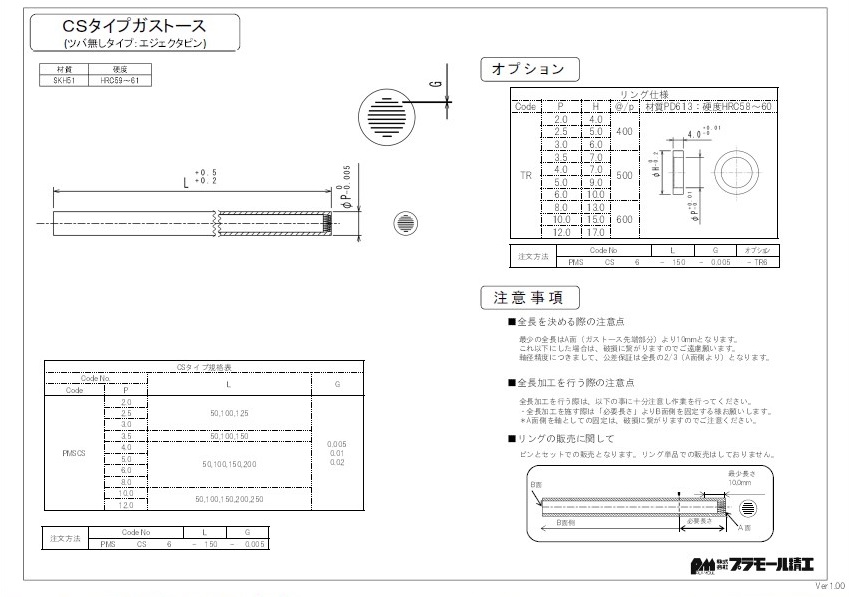

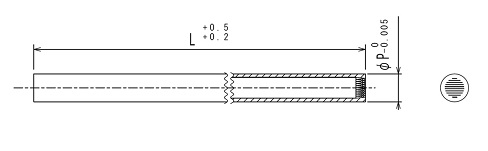

CSタイプガストース(ツバ無しタイプ)スリット幅0.005~0.02mm

※画像クリックで詳細確認
※画像クリックで詳細確認

Jタイプガストース(ハーモニカタイプ)スリット幅0.01~0.05mm

※画像クリックで詳細確認

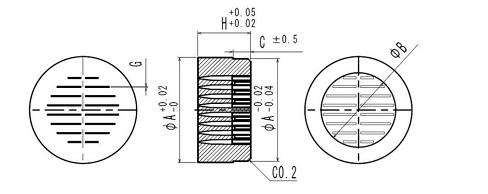

Kタイプガストース(丸型シンプルタイプ)スリット幅0.03mm

※画像クリックで詳細確認
※画像クリックで詳細確認
『ガストース』使用で冷却タイムの削減と生産性及び品質アップ
ガストースリーフレット表
ガストースリーフレット裏
みやぎ優れMONO
成形工場の改革
誕生したきっかけ
薄肉部のショート改善
ショート不良改善
ゲート詰まり改善(ショート対策)
ウエルド不良改善
製品部に気泡不良の改善
ガストースメンテナンス方法
ガストース技術資料
樹脂詰りに除去に関して

ガストースの効果的な使用方法・使い方

ガストースの設置箇所について
ガストース使用に関して
ガストース樹脂詰まり試験

ガストースについてのよくある質問

樹脂詰りは起きませんか?
樹脂温や樹脂圧が高くなった場合、詰まることが有ります。射出圧による樹脂漏れ実験をしたデータを樹脂別に表にしたものがホームページに載せてあるので参考にしてください。 ガストース樹脂詰まり試験_樹脂10種.pdf
詰まった樹脂を取り除く方法はありませんか?
ガストースの裏の穴に詰まった樹脂はドリル等で取り除き、φ30×50Lの銅棒に対象のガストースの径より 0.1mm程度大きな穴を開け、ノズルヒーターを巻きつけて昇温し、真空ポンプなどで吸い取ります。写真付の解説が ホームページ上に載っています。(当社に依頼されれば定価の3割で取り除いております。 ただし、納入後一年経過した場合や異常な温度や炭化したものにつきましては対象外となります。) 樹脂を詰まらせない使用法_ver3.pdf
ヤニが詰まった場合の対処法はありますか?
長く使用していると、ガストースのスリット部裏の内面にガスが張り付き、それが接着剤のようになってドンドン 詰まることがあります。ヤニを取り除くには超音波洗浄が最適です。生産途中に応急的に行う場合はスプレー式の 揮発性の洗浄剤を先端から吹付け、エアガンを使って流し込みます。短いものであればメガネ用超音波洗浄機も 効果があります。洗浄油ではなく水を使用した場合は、洗浄後錆びない様にしっかりと乾燥する必要があります。ガストースメンテナンス方法.pdf
詰りの原因がガスヤニか樹脂漏れか見分ける方法はありますか?
ヤニの場合は柔らかいので、裏から細い竹串のようなもので突き刺すと抵抗なく刺さっていきます。 樹脂の場合は刺さっていかないので簡単に解ります。
ショートショットで困っています。ガストースで解決出来ますか?
ショートの主な原因はベント詰りにより排気不能にで充填がしづらくなることで発生します。 スプルー直下やランナーエンドでガスを抜き、製品の最終充填部近くにエアベントを増やす事で解決出来ます。
バリで困っています。ガストースを使用する事で解決出来ますか?
バリが出る原因は隙間が大きいか、充填圧が高過ぎて金型が開かれたり、歪んだりした隙間に発生します。 ショート対策と同様にベントを増やす事で内圧を下げ、バリを防ぐことが出来ます。
ガストースで反りや変形を軽減出来ますか?
反りや変形の原因は、製品形状(肉厚バランス不均一)による場合と、充填圧が高過ぎる事でストレスが 生じた時に発生します。ストレスの場合はベントを増やす事で内圧の上昇を抑えられるので解決できます。
ガストースのスリットの跡は残りますか?
残念ながら跡は残ります。外観に影響の出ないランナー部や製品部の裏面に使用してください。
ガラス等が配合された樹脂にも使えますか?
当社においてPPSでガラス40%配合された樹脂でも問題なく使用しています。
熱硬化性樹脂やダイキャスト型に使えませんか?
今までにも何社かに使用頂きましたが、スリット幅が0.005mmでも漏れてしまい使用できないようです。 ゴムについても同様でした。
ガストースの耐久性はどのくらいですか?
当社での使用において、ノズル先端に溜まったガスを最初に受止めるスプルー直下にガストースを入れ、 PBTやナイロン系の一般材では100万ショットを過ぎても使用を続けております。
ガストースの先端を追加工出来ますか?
追加工可能なものはTAタイプとTEタイプのみです。他のものは残念ながら追加工不可となります。
スリット幅はいくつにすればよいでしょう?
実験型を使ってデータ表を作成しましたので参考にしてください。ホームページに載っております。ガストース樹脂詰まり試験_樹脂10種.pdf
ガストースはどうやって作るんですか?
申し訳ございませんが企業秘密となっております。
ピンの外周にニゲ加工したものと、効果の差は出ますか?
ベントの表面積から言えば細い径の場合は外周の方が排気効果は高いです。しかし、ガスヤニなどで作動不良が発生したり、樹脂カスが出て製品に張り付くリスクも併せて考えるとどちらを選択しますか。
先端がポーラス状のピンと比べて効果は異なりますか?
ポーラス状の材料が挿入されたガス抜きピンは、排気孔が複雑な形になっているのでガスヤニが詰まり易く、長く生産を続けることが困難です。掃除も長い時間を要します。ガストースは直線的に抜けるので排気効率も高く、 掃除にかかる時間も短時間で済みます。
最小径は幾らまで可能でしょうか?
ストレート形状のピンはφ1.5まで、段付きピンはφ1.0まで可能です。ただし全長は100mm以内です。
スプルー直下にEピンが無いホットランナーの場合どこに入れますか?
最終充填部近くの突出しピンをガストースに入れ替える事と、製品の外側から排気するエアトースがお勧めです。 許されるならホットゲート直下にコアピンタイプのガストースを組込めれば大きな効果が出ます。

その他のよくある質問

商品の価格はどうやって調べればいいですか?
ホームページ上の各商品名をクリックすると、各タイプごとに価格表が明示されています。
どこで購入購入できますか?
直販を行っています。正式な代理店制度は行っておりません。 取引口座が無いと発注出来ない場合は、現在お取引頂いている業者経由でも受注致します。
代金の支払方法はどうなりますか?
社内規定が有りますのでご連絡願います。
価格は安くなりませんか?
本数に応じた割引率を明示してあります。どちらのお客様にも値引きをせず納入しています。
全く効果が無かった場合は、返金可能ですか?
ラジエタースプルー以外は当社商品に明らかな瑕疵があった場合のみ返金対象となります。
規定された精度が満足されていない場合は返品可能ですか?
規定外の精度であれば、早急に製作し再納入いたします。
注文後のキャンセルはできますか?
注文当日のキャンセルは出来ます。翌日以降は(50%~)有償になります。 製作途中の商品は発送出来ません。全て完成品でお届けします。キャンセル規定.pdf
海外取引は可能ですか?
海外取引は可能です。税金の問題など色々と手続きが必要なのでお気軽にご相談ください。
海外に直送できますか?
現在も直送は行っております。相手国によっては輸出が困難な場合があるので調査が必要です。 ご連絡頂ければ対応いたします。
